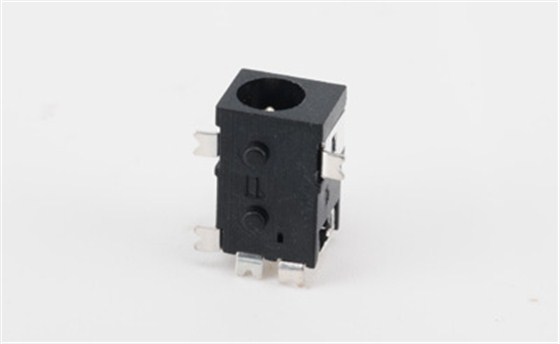

DC插座是一種與電腦顯示器專用電源相配的插座，它是由橫向插口、縱向插口、絕緣基座、叉型接觸彈片、定向鍵槽組成，兩只叉型接觸彈片定位在基座中間部位，成縱橫向排列互不相連。叉型接觸彈片一端為接線口，外露在基座圓柱體頂面，供連接輸入電源軟線或軟纜用，叉型接觸彈片另一端由基體互連的兩只彈性臂組成，設置在DC插頭插入方向絕緣基座插孔內，供給電腦顯示器之用，使之正常工作。

DC插座的特點：

1.適合小型設備發展，具有多種規格針選用；

2.具有多種外形尺寸大小選用；

3.符合ROHS指令要求；

電源—般指直流源，這個直流源本身由另一個交流源控制v比如一個120 v、60 Hz的線路。因此這種類型的電源可以認為是交流—直流轉換拷(M協dc convcder)。能提供恒定頻率，恒定幅度，來自直流源的交流源被稱為反相器。有些電源由直流源來控制，井能在不同的直流電平處產生能量，這樣的電源被稱作直流—直流轉換器(dc M dc c。nvenM)由交流源控制的直流源由以下的一個或多個基本元件組成：

1.整流器：將交流電壓轉變?yōu)槊}動直流電壓，并只允許電流按一個方向流動；

2.低通濾波器：在整流波形中可以抑制脈動，并讓它的直流(平均值)分量通過；

3.穩壓器：在線電壓和通過電源的負載電流發生變化的情況下，能維持充分穩定的電壓輸出。

DC插座的特性：

適用溫度 -30℃to70℃ 耐壓 AC 500V(50Hz)min；

DC插座的2腳和3腳在插頭沒有的時候是連在一起的，當插頭的時候，3腳與2腳分開。所以3腳和1腳應該連地；

要注意的是插頭一般是內正外負的，但也不排除少數自己做的插頭是反的，所以保險起見，最好使用前用萬用表量一下，免得燒毀芯片；

額定負荷 DC30V 1.0A 動作力 30-20N；

接觸電阻 ≤0.03Ω 電氣壽命 5000次；

絕緣阻抗 ≥100MΩ；
